索菲特H系列管道气体过滤器
索菲特H系列管道气体过滤器
发布日期：2019-07-26 14:32
分享到：
Advanced filtration technologies

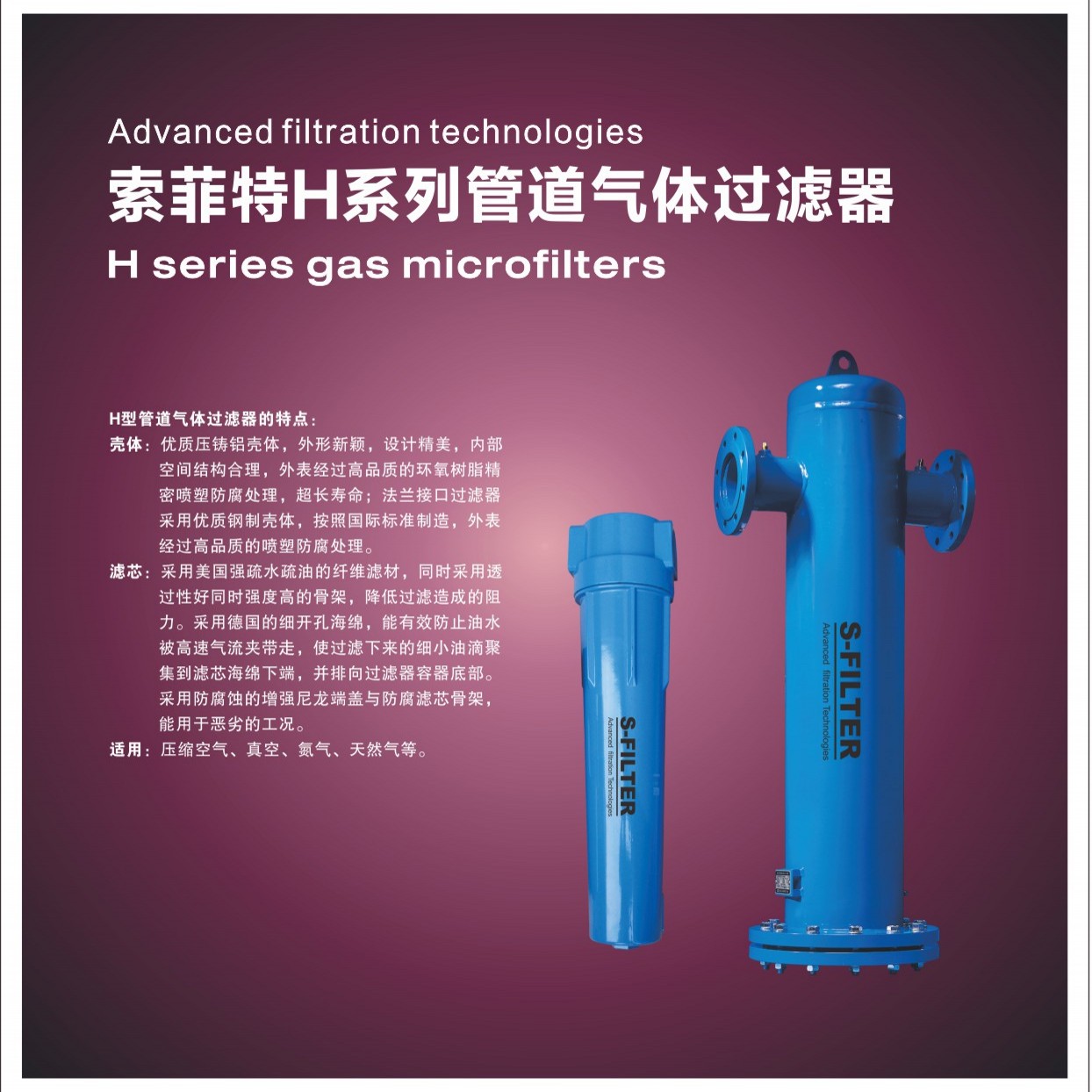

索菲特H系列管道气体过滤器
H series gas microfilters
H型管道气体过滤器的特点：
壳体：优质压铸铝壳体，外形新颖，设计精美，内部空间结构合理，外表经过高品质的环氧树脂精密喷塑防腐处理，超长寿命;法兰接口过滤器采用优质钢制壳体，按照国际标准制造，外表经过高品质的喷塑防腐处理。
滤芯：采用美国强疏水疏油的纤维滤材，同时采用透过性好同时强度高的骨架，降低过滤造成的阻力。采用德国的细开孔海绵，能有效防止油水被高速气流夹带走，使过滤下来的细小油滴聚集到滤芯海绵下端，并排向过滤器容器底部。采用防腐蚀的增强尼龙端盖与防腐滤芯骨架，能用于恶劣的工况。
适用：压缩空气、真空、氮气、天然气等
过滤精度等级：
9级：气水分离器，3μ;
7级：主路过滤器，1μ;
5级：除油过滤器, 0.01μ;
3级：微油过滤器, 0.01μ;
1级：活性炭吸附过滤器, 0.01μ;
索菲特H系列管道气体过滤器
H series gas microfilters
H系列管道气体过滤器规格表：
|
型号
|
口径
|
流量
|
A
|
B
|
C
|
滤芯数
|
|
H*-1
|
DN15
|
1
|
103
|
20
|
310
|
1
|
|
H*-2
|
DN25
|
2
|
103
|
20
|
310
|
1
|
|
H*-3
|
DN40
|
3
|
123
|
24
|
385
|
1
|
|
H*-5
|
DN40
|
5
|
123
|
24
|
510
|
1
|
|
H*-7
|
DN40
|
7
|
123
|
24
|
510
|
1
|
|
H*-12
|
DN50
|
12
|
136
|
30
|
605
|
1
|
|
H*-15
|
DN65
|
15
|
152
|
36
|
850
|
1
|
|
H*-20
|
DN65
|
20
|
152
|
36
|
950
|
1
|
|
H*-20
|
DN80F
|
20
|
380
|
260
|
800
|
1
|
|
H*-25
|
DN80F
|
25
|
380
|
260
|
900
|
1
|
|
H*-30
|
DN100F
|
30
|
420
|
260
|
900
|
2
|
|
H*-40
|
DN100F
|
40
|
420
|
300
|
900
|
2
|
|
H*-50
|
DN100F
|
50
|
420
|
300
|
900
|
2
|
|
H*-60
|
DN125F
|
60
|
500
|
300
|
900
|
3
|
|
H*-75
|
DN125F
|
75
|
500
|
300
|
900
|
3
|
|
H*-80
|
DN150F
|
80
|
560
|
350
|
900
|
4
|
|
H*-100
|
DN150F
|
100
|
560
|
400
|
900
|
4
|
流量单位:m3/min;更大流量接受订货。
型号中*代表各过滤级别;口径中带F的过滤器为法兰接口。
本系列过滤器很高工作压力1.0Mpa。
可选配件：浮球式自动排水器、压差表。
